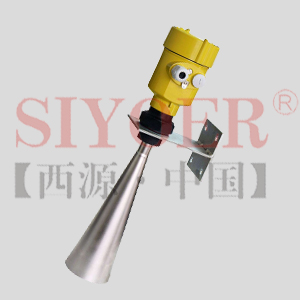

XY-LD系列雷达液位计属于通用型雷达液位计，它基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲在空间以光速传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

雷达液位计发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和稳定的测量。

即使工况比较复杂的情况下，存在虚假回波，用新的微处理技术和调试软件也可以准确的分析出物位的回波。

天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：

D=C×T/2

其中C为光速

因空罐的距离E已知，则物位L为：L=E-D 输出

通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

应用介质：

智能雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。

采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，安装于各种金属、非金属容器或管道内，对人体环境均无伤害。

注意事项：

1：测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。

2：若介质为低介电常数当其处于低液位时，罐底可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。

3：理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。

4：对于过溢保护，可定义一段安全距离附加在盲区上。

5：较小测量范围与天线有关。

雷达液位计安装要求：

1. 推荐距离(1)墙至安装短管的外壁。

2. 离罐壁为罐直径1/6处，较小距离为200mm。

3. 不能安装在入料口的上方(4)。

注意事项：测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。对于过溢保护，可定义一段安全距离附加在盲区上。较小测量范围与天线有关。

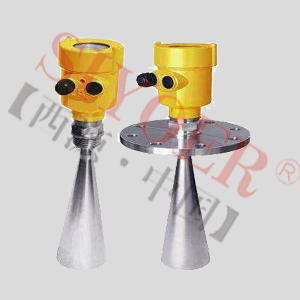

雷达液位计选型：

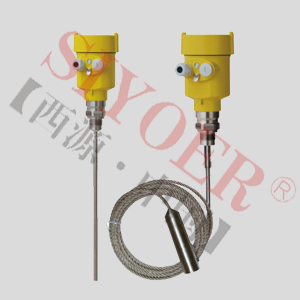

雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式、杆式探头传导，当脉冲遇到物料表面时反射回来被仪表内的接收器，并将距离信号转化成物位信号。

应 用：液体、粉料、固体颗粒、带浮顶的气体

测量范围：70米

过程连接：螺纹、法兰

过程温度：-40-800°

过程压力：-1.0-20bar

精 度：<0.1%

频率范围：6GHZ－－80GHZ

防护等级：ExiaⅡC T6/IP67

信号输出:4-20mA （两线）

4-20mA/HART（两线）

4-20mA/HART（四线）

优势及应用：

1、雷达液位计可以测量液体、固体介质比如：原油、浆料、原煤、粉煤、挥发性液体等；

2、可以在真空中测量可以测量所有介质常数>1.2的介质，测量范围可达70m；

3、供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或数字型信号输出；

4、非接触式测量安装方便采用极其稳定的材料牢固耐用，均可靠分辨率可达1mm；

5、不受噪音、蒸汽、粉尘、真空等工况影响；

6、不受介质密度和温度的变化，过程压力可达400bar,介质温度可达-200℃至800℃；

7、安装方式有多种可以选择：顶部安装、侧面安装、旁通管安装、导波管安装；

8、调试可多种方式选择：采用编程模块调试（相当于一个分析处理仪表）、SOFT软件调试、HART手持编程器调试，调试起来方便快捷。
