测量原理

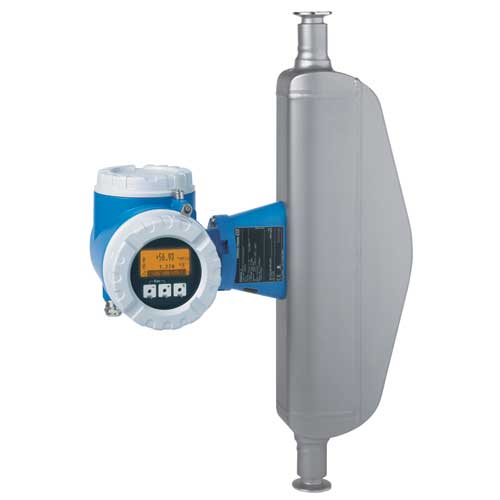

科里奥利质量流量计

产品标题

易清洗的单管测量系统，具有自排空功能，搭配超级紧凑型一体式变送器。卫生型应用条件下要求清洁能力的专用流量计。

传感器特点

降低安装成本：完全自排空测量管设计，能够实现整体水平安装。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。多种卫生型过程连接。3A认证和EHEDG认证。

变送器特点

高品质：提供灌装、密度和浓度软件，以及高级诊断功能。灵活数据传输方式：多种通信类型。自动恢复数据，用于服务。四行背光显示，触摸控制。提供一体式或分体式仪表。

公称口径范围

DN 8...50 (⅜...2")

接液部件材质

测量管：1.4539 (904L)

连接部件：1.4435 (316L)、1.4404 (316/316L)

测量变量

质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

*大测量误差

质量流量（液体）：±0.1 %

体积流量（液体）：±0.1 %

质量流量（气体）：±0.5 %

密度（液体）：±0.0005 g/cm³

测量范围

0...70 000 kg/h (0...2570 lb/min)

*大过程压力

PN 63，Cl. 300，40K

介质温度范围

–50...+150 °C (–58...+302 °F)

环境温度范围

标准：–20...+60 °C (–4...+140 °F)

可选：–40...+60 °C (–40...+140 °F)

传感器外壳材质

1.4301 (304)，耐腐蚀

变送器外壳材质

粉末压铸铝

1.4301 (304)，钢板

CF3M (316L)，铸钢

防护等级

IP67，type 4X。分体式变送器：IP67，Type 4X

显示/操作

四行背光显示，触摸键操作（外部操作）

可以通过现场显示单元和调试软件设置

输出

4路模块化输出：

0...20 mA（有源）/ 4...20 mA（有源/无源）

脉冲/频率/开关量输出（无源）

继电器

输入

2路模块化输入：

状态

0...20 mA（有源）/ 4...20 mA（有源/无源）

数字通信

HART、PROFIBUS PA/DP、FOUNDATION Fieldbus、Modbus RS485、EtherNet/IP

电源

16...62 VDC

85...260 VAC（45...65 Hz）

20...55 VAC（45...65 Hz）

防爆认证

ATEX、IECEx、FM、CSA、NEPSI、TIIS

其他认证和证书

3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、SIL

PED、CRN

3-A、EHEDG、FDA

产品安全性

CE认证、C-tick认证、EAC认证

功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR

压力认证和证书

PED、CRN

材料证书

3.1材料证书

卫生型认证和证书

3-A、EHEDG、FDA

质量流量计 83S08, DN08 3/8"

质量流量计 83S15, DN15 1/2"

质量流量计 83S25, DN25 1"

质量流量计 83S40, DN40 1 1/2"

质量流量计 83S50, DN50 2"
