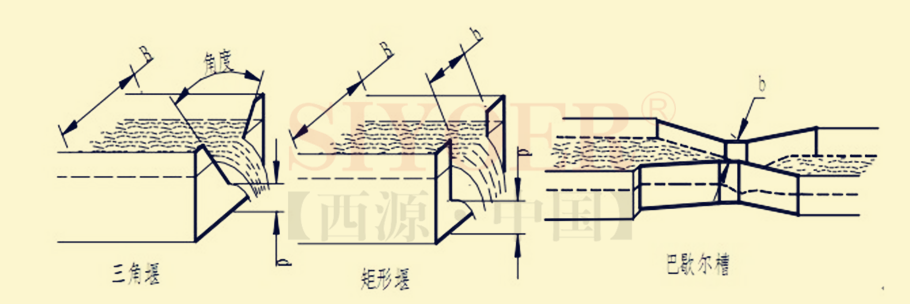

XY-MQ明渠流量计（超声波明渠流量计）渠道内的流量越大，槽堰内液位越高；流量越小，液位越低。一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装槽堰，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于槽堰的几何尺寸。同样的槽堰放在不同的渠道上，相同的液位对应相同的流量，槽堰把流量转成了液位。巴氏槽明渠流量计由流量积算仪、液位计、巴氏槽堰三部分组成。

明渠流量计的主要特点：

1、可测量非满管（圆管、蛋形管或其它异形管）流量

2、可测量渠道（圆形渠、矩形渠或其它异形渠）流量

3、可测量天然的河、溪流量

4、可测量污水排放渠道或管道（下水道）流量

5、可测量正向和反向流速和流量

6、可提供瞬时流量值和累计流量值

7、输出信号：RS-485、Modbus、4-20Ma电流信号和多路开关量

8、传感器可在恶劣的现场和污水水质下长期工作

9、可选配短信或GPRS无线模块实现远程遥测

10、传感器外壳为聚碳酸酯，防护等级IP68

11、内置自动温度补偿

12、盲区可调节，屏蔽探头附近干扰信号

明渠流量计的技术参数：

水位测量范围（m）： 0～3.0m

盲 区(m)： 0.3m

整机测量精度： 系统误差±3‰

流量测量范围： 取决于所用堰/槽类型，较大可为9999m3/h

工作温度(℃)： －20℃～＋60℃

较小水位分辨(mm)： ±1mm

信号输出： RS485，4～20mA，2路开关量输出

显 示： 高亮字符液晶显示

供电电源： DC24V /150mA ；AC220 /100mA

防护等级： IP65

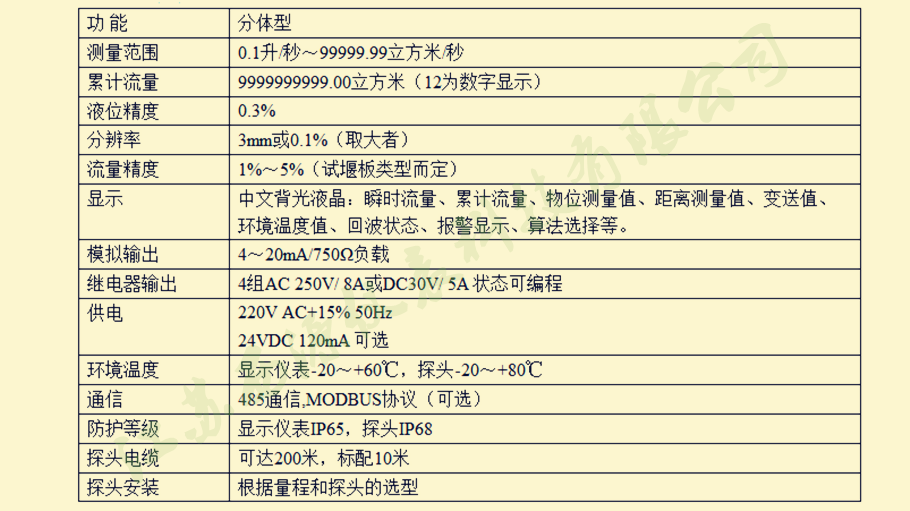

指示参数说明：

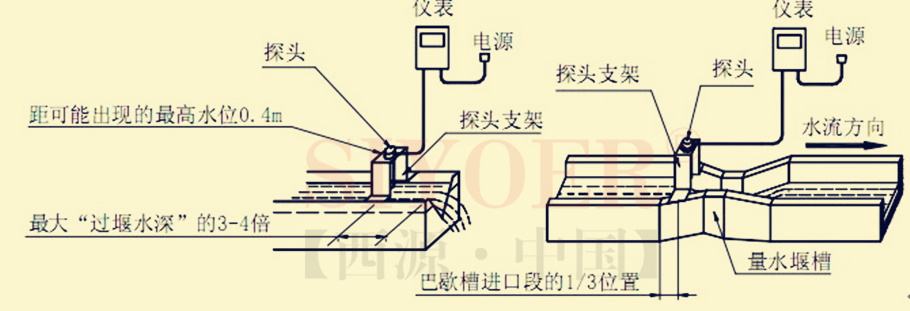

量水槽和探头安装方法：
