XY-LL腰轮流量计(又称：罗茨流量计)主要由计量腔、密封联轴器和计数器三部分组成。可现场指示累积流量和瞬时流量，配以发信器及流量智能控制仪，可实现远距离测量和控制。广泛用于石油机械、化工部门、电力部门、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的测量。

工作原理：

当被测液体流经计量室时，在流量计的进出口形成 压差，腰轮在此压差的推动下旋转。同时通过固定在腰轮轴上的一对驱动齿轮，使两个腰轮保持连续旋转。随着腰轮的转动，液体经由计量室被不断排出流量计。每对流过的液体量是计量室容积的四倍，通过密封联轴器、减速机构，将旋转次数减速后传递到计数器，计数器即指示液体瞬时流量和累积流量。    在计数器机构中安装发信器即成了带发信器的腰轮流量计。与显示仪表或微机系统配套，可实现远传（定量、累积、瞬时等功能）自动化测量和控制。使用说明另见显示仪表分类说明

腰轮流量计的安装使用：

（1）流量计前应安装过滤器，两者表体上箭头指向与流动方向一致

（2）当被测液体含有气体时，流量计前应安装气体分离器

（3）不论管路是垂直还是水平安装，但流量计的腰轮轴安装成水平位置（即表度盘应与地面垂直）。

（4）流量计在正确安装情况下，如果不易看清读数，可把计数器旋转180度或90度均可。

（5）节流阀应安装在流量计进口处，开闭阀装在出口处，使用开闭阀时要缓慢启动，不要突然开阀。

  (6) 严禁使用扫线蒸汽通过流量

（7）在连续使用部门，流量计需加旁通管道

（8）流量计安装前，管道需冲洗，冲洗时采用直管段（替代流量计位置）防止焊渣、杂物等进入流量计

（9）严禁用水校验铸铁、铸钢材质组成的流量计

（10）流量计在使用时流量大小不得超过技术要求。流量计正常工作在***大流量70~80%为优。

（11）被测液体如果具有化学腐蚀性，需选用不锈钢材质的流量计，如果腐蚀性强，需选用0Crl8Ni12MO2Ti材质的流量计。

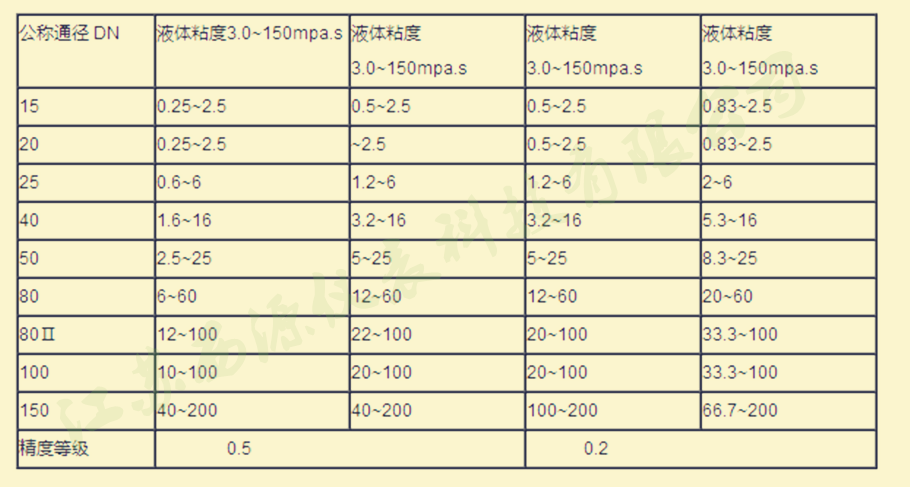

技术参数说明：
