工作原理:

烟气流量计的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。

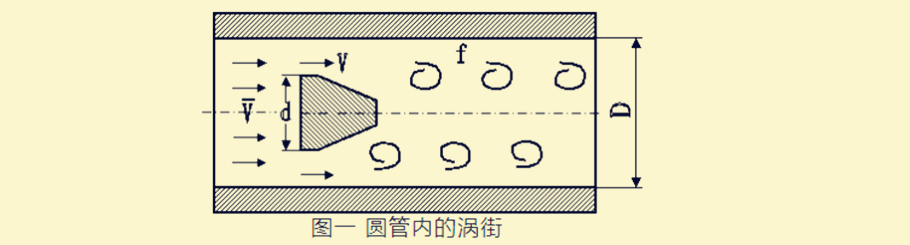

流量计流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体，当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡，即“涡街”。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。

f=(sr*V)/d

式中:

ｆ── 柱体侧旋涡分离的频率(Ｈｚ);

Ｖ── 柱侧流速(ｍ/ｓ);

ｄ── 柱体迎流面宽度(ｍ);

Ｓr ── 斯特劳哈尔数。是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。
