一、案例背景：
作为一家大型的化工企业集团，近年来随着业务的不断拓展，产品市场占有率和企业规模也水涨船高，企业内部的市场化进程持续推进，企业生产环节的各种技术改造迫在眉急。公司的生产现场需要用到大量的介质液体，对于各种含能介质(诸如海水、循环水、淡水、卤水、蒸馏水等等)的准确计量显得特别的重要。由于本企业前身是国有企业改制而来，企业的历史原因以及企业的设备改造尽量不要中断现有生产进程的连续性，针对目前生产现场中很多的液体输送管道上需要增加流量计量仪表，如何在不改变生产状态的前提下测定管道内的液体流量的问题，摆在了我们的面前。经过市场调研及与同行的技术交流，我们考虑到选择使用外夹式超声波流量计。
1．节约能源。检测探头安装在管道外壁，不破坏管道内流体的流动状态，无压力损失，是一种比较理想的节能仪表，测量大流量时，节能效果显著。
2．测量范围广泛。除用于测量水、石油等一般导声流体外，还可以测量高温、高压、强腐蚀、非导电、易爆炸和放射性等导声液体。
3．通用性好。在可测口径范围内，同一台流量计可测任何不同口径的管道流量。
4．测量不受流体粘度和密度的影响。
5．雷诺数修正。自动修正流场分布的变化所造成的误差，保证流量计有足够的计量准确度。
6.安装维修简单方便。不受生产状态的限制。
三、仪表使用效果说明：

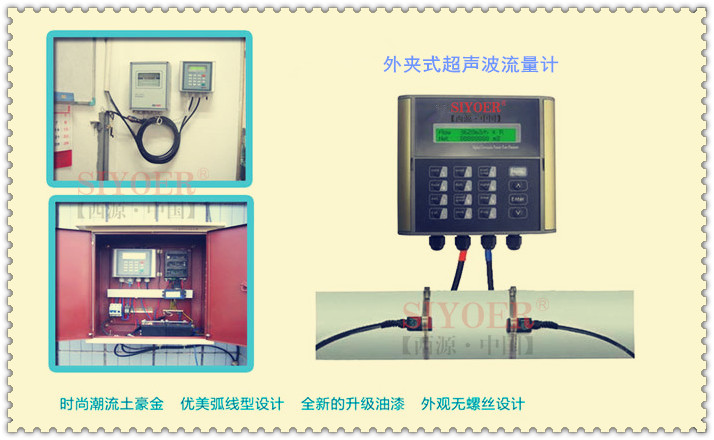

通过对国内外超声波流量计的综合性能分析，我们把XY-CSB-TUB外夹式超声波流量计作为。XY-CSB-TUB外夹式超声波流量计采用了先进的微处理数字技术，适用于干净液体的单一介质（液体内无大量沉淀物、悬浮颗粒和气泡）的测量，对于影响准确度的流速分布等进行自动补偿，保证测量准确度达到0.5级。
功能强大。适用的管材和被测介质范围非常广泛。管材：碳钢、不锈钢、铸钢、球墨铸钢、硬质塑料、石棉、玻璃纤维、其他；被测介质：净水、海水、煤油、汽油、2#燃油、原油、丙烷、丁烷、其他。
操作简单方便。平常的使用，只需要输入管外径、内径、材质、流体类型、发射器类型(V、Z、W法安装)就能自动计算出探头安装间距，正确安装即可。为保证量值溯源的时效性，经过中国计量科学研究院的实际标定达到0.5级标准，完全可以作为1,5级计量器具的标准器使用。
在熟练掌握其XY-CSB-TUB外夹式超声波流量计性能的基础上成功地完成了集团内海水、淡水、循环水、微咸水等多次流量测量，并和稳定的电磁流量计进行了比对，效果非常理想，完全能满足水流量方面的计量需要。
四、使用心得及注意要点：
在多次实际应用中，总结出了几点应用体会：
一、所输入的管道参数必须和实际相符。
二、按照计算出的间距，对于V法应保证两探头间距的连线与管道轴线平行；对于Z法应保证两探头位置截面垂直于管道轴线，两探头位置连线与管道轴线在一个平面内。
三、探头位置充分清理干净各种附着物，为防止信号缩减和二次折射，涂抹于探头、管道间的藕合剂应无气泡。
四、对于Z法，尽量在固定一个探头的条件下，在信号强度没有达到(≥3%)时，缓慢移动另一探头以便使流量计找到合适的信号通道，使信号强度符合要求。对于V法，则两探头可以整个缓慢移动，以使信号强度符合要求。
五、对于同一类型介质在介质密度相差较大时，应考虑修正措施（理想的情况是获得声波在介质中的传播速度，输入后测量）。
六、尽量远离有复合振动源的地方进行测量，防止测量无结果或误差增大。
