XY-LG圆缺孔板流量计的开孔是圆的一部分（圆缺部分），这个圆的直径是管道直径的98%，开孔的圆弧部分的圆心应合适地定位，使之与管道同心，这样可保证开孔不会被管道及两端的垫片或由于管道偏心而发生遮盖。圆缺孔板的直径比β（β＝m0.5,m=开孔面积／管道面积）与开孔的相对高度h=α/D(α为圆缺高度)的关系为：β＝{[arcos(1-)-2(1-)]}，圆缺孔板适用于湿煤气等脏污介质的测量，可以避免脏物在孔板前后淤积，被广泛应用在各种煤气和脏污流体的测量上。

适用范围：

    1.      公称直径： 100 mm ≤DN≤1800mm

    2.      孔径比β：0.30≤β≤0.80

    3.      公称压力：PN≤6.4MPa

    4.      精度：1级

结构形式：

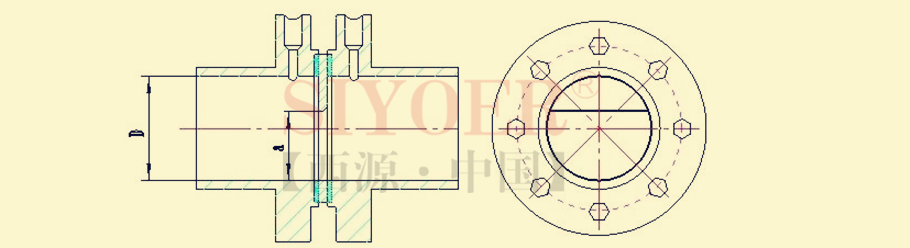

圆缺孔板流量计的外形结构如下图，取压方式为法兰取压。
