XY-UHZ侧装式磁翻板液位计用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同，提供侧装和顶装两种形式。根据工作介质不同，提供不锈钢和ABS、PP-R工程塑料三种材质，其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。

产品结构及工作原理：

1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。

2、配上下限开关输出，可实现远距报警，限位控制。

1、基本型

根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的***磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。

2、电远传

在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。

3、上下限开关输出

在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。

1、上下限开关输出

由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。

2、电远传

由测量单元和变送单元两部分组成。

3、本安防爆

a 带本安防爆，上、下限开关输出型

防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)

b 带本安防爆远传型

适合使用于∏类电气设备(工厂用)、C级气体，较高表面温度组别T4(135℃)。

c 使用注意事项

①变送器外壳设有外接地，用户使用时必须可靠接地。

②安全栅的使用应遵守有关使用说明内容。

③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF。

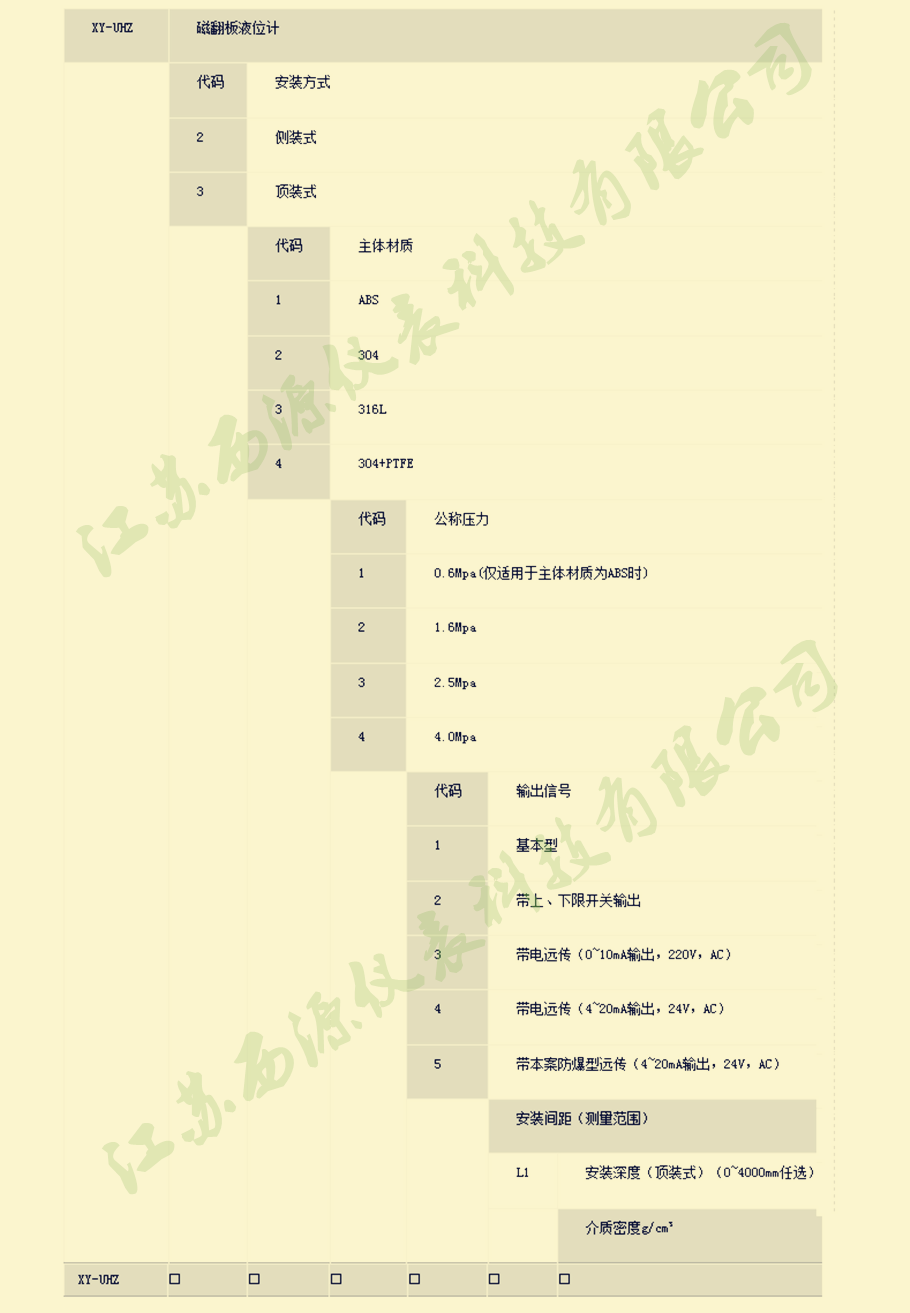

技术参数选型：
