玻璃板液位计

产品名称:玻璃板液位计

产品型号:XY-UB

产品报价:

产品特点:XY-UB玻璃板液位计是就地式液位测量仪表,主要用来直接指示各工业领域内各种罐、塔、槽、箱等容器内介质液位高度。对腐蚀性介质,仪表用1Cr18Ni9Ti不锈钢或聚四氟乙烯密封填料制造。

免费咨询:0517-86888205

发邮件给我们:ldcr_1988@163.com

玻璃板液位计的详细资料:

XY-UB玻璃板液位计是就地式液位测量仪表,主要用来直接指示各工业领域内各种罐、塔、槽、箱等容器内介质液位高度。对腐蚀性介质,仪表用1Cr18Ni9Ti不锈钢或聚四氟乙烯密封填料制造。
玻璃管液位计的主要技术指标:
●被测介质工作压力:1.6MPa
●UG-2保温蒸汽压力:0.6MPa
●被测介质温度:≤200℃

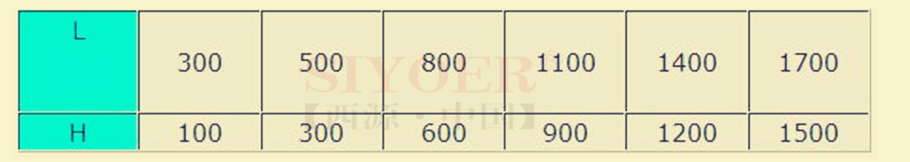

●测量范围:根据上下二阀门的中心距L确定,标尺的刻度范围
H与L的关系如下:
单位:mm
产品长度要求
●连接型式尺寸:法兰安装:法兰尺寸符合国家标准HG5012-58,PN1.6,DN20,其它法兰标准如HGJ,GB,ANSI等,请用户注明。
●螺纹安装:G3/4"或M27×1.5
●UG-2带蒸汽夹套接头:外螺纹G1/2"。
●材质:碳钢、不锈钢1Cr18Ni9Ti
●重量:5~10kg
玻璃板液位计的结构原理:
仪表在上下阀上都装有G3/4"或M27×1.5的螺纹接头,通过法兰与容器连接构成连通器,透过玻璃管可直接显示容器内液位的高度。
仪表在上下阀内都装有钢球,当玻璃管因意外事故破裂时,钢球在容器内压力作用下阻塞通道,这样容器便自动密封,可防止容器内的液体继续外流。
在仪表的阀端装有阻塞孔螺钉,可供取样时用,或在检修时放出仪表中的残留液体时用。
玻璃管液位计的安装使用须知
本仪表出厂除阀体外,其余各件均散装,用户可根据总装图逐件安装见总装配图。
为了保证自动密封作用,容器内的介质压力应大于0.2MPa,在打开上下阀时,阀杆退出转数不少于4转,使钢球封门时,不致于碰到阀杆的顶端。
玻璃板液位计的订货须知:
●型号名称
●规格(中心距L)
●材质(普通钢或不锈钢)
●安装形式:G3/4"(M27×1.5或法兰安装订货需注明).
